Salamavirtaa johtavat tiivisteet parantavat turvallisuutta räjähdysvaarallisissa tiloissa

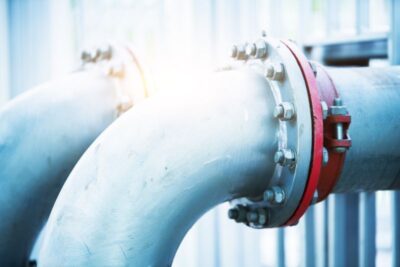

Salamavirtaa johtavat tiivisteet ovat turvallisuuskriittinen osa teollisuuslaitosten laippaliitoksissa. Tiivisteillä on ratkaiseva tehtävä ukkossuojausjärjestelmässä: ne varmistavat sähköisen potentiaalin tasaamisen ja estävät vaaralliset jännite-erot salamaniskun sattuessa.

Erityisesti räjähdysvaarallisilla alueilla (Ex-vyöhykkeet) sähköä johtavat tiivisteet eivät ole valinnainen lisävaruste, vaan keskeinen osa laitoksen ja henkilöstön suojausta. Ex-tilassa jo yksittäinen kipinä voi sytyttää ilman ja kaasun, höyryn, sumun tai pölyn muodostaman seoksen.

Siksi Ex-tiloihin valittavilta komponenteilta vaaditaan mekaanisen kestävyyden lisäksi hallittua sähkönjohtavuutta ja luotettavaa potentiaalintasausta.

Miksi sähköä johtavat tiivisteet ovat ratkaisevia ukkossuojauksessa

Teollisuudenaloilla, kuten kaasu- ja vesihuollossa, energiaverkoissa ja prosessiteollisuudessa, ukkossuojaus on keskeinen osa turvallisuuskonseptia.

Huomio kiinnittyy usein ukkosenjohdattimiin, maadoituksiin tai ylijännitesuojaukseen. Sen sijaan laippaliitosten tiivisteet jäävät helposti vähemmälle huomiolle, vaikka ne ovat keskeinen osa virran kulkureittiä.

Salamaniskun yhteydessä sähköä eristävät tiivisteet voivat:

• aiheuttaa vaarallisia potentiaalieroja

• lisätä kipinöinnin riskiä

• vaurioittaa komponentteja

• kasvattaa riskejä ihmisille, ympäristölle ja laitteistolle

Sähköä johtavat, salamavirtaa kestävät tiivisteet puolestaan varmistavat hallitun potentiaalintasauksen laippaliitosten välillä ja tukevat aktiivisesti sekä ukkos- että räjähdyssuojausta.

”Käytännössä tiivisteiden merkitys ukkossuojauksessa aliarvioidaan usein. Hätätilanteessa turvallinen potentiaalintasaus laippaliitoksissa on kuitenkin ratkaisevaa laitoksen käytettävyyden ja henkilöturvallisuuden kannalta”, kertoo IDT:n sovellustekniikan johtaja Jörg Skoda.

Vaatimukset salamavirtaa kestäville tiivisteille

Vaarallisissa ja turvallisuuskriittisissä kohteissa käytettävien tiivisteiden tulisi täyttää seuraavat kriteerit:

Sähkönjohtavuus

Vain sähköä johtavat tiivisteet mahdollistavat luotettavan potentiaalintasauksen laippaliitoksissa.

Testattu salamavirrankesto

Soveltuvuus on todennettava standardien mukaisilla testeillä, mieluiten dokumentoidusti ja sertifioidusti.

Materiaalivalinta ja rakenne

Tiivisteiden on sähkönjohtavuuden lisäksi täytettävä prosessin vaatimukset, kuten:

• paine

• lämpötila

• väliaine

• mekaaninen kuormitus

Kestävyys ja huollettavuus

Pitkäikäiset, mekaanisesti kestävät ja vähän vuotavat tiivisteet vähentävät huoltotarvetta ja seisokkeja, erityisesti vaikeapääsyisissä kohteissa.

Suomessa tiiviste on osa sähköistä jatkuvuutta

Suomessa vaatimukset eivät yleensä kohdistu yksittäiseen tiivistestandardiin, vaan koko rakenteen sähköiseen jatkuvuuteen, potentiaalintasaukseen ja ukkos-/räjähdyssuojaukseen. Laippaliitoksen tiiviste on kuitenkin osa tätä kokonaisuutta: väärin valittu tiiviste voi katkaista sähköisen jatkuvuuden ja heikentää potentiaalintasausta. Siksi tiivisteiden sähkönjohtavuus ja salamavirrankesto tulee arvioida jo suunnitteluvaiheessa.

Tämä tarkoittaa käytännössä, että myös näennäisesti pienet komponenttivalinnat, kuten tiiviste, voivat vaikuttaa koko järjestelmän turvallisuuteen ja vaatimustenmukaisuuteen.

Ratkaisu: standardien mukaiset ja valmiiksi testatut tiivisteet

IDT tarjoaa jo nyt salamavirtaa johtavia tiivisteitä, jotka täyttävät kaikki DIN 30691 -standardin vaatimukset – testattuja, sertifioituja ja käytännössä toimiviksi todettuja.

Keskeiset hyödyt:

• korkea sähkönjohtavuus salamavirran turvalliseen purkuun

• mekaaninen kestävyys vaativiin teollisuuskohteisiin

• soveltuvuus Ex-tiloihin

• pitkä käyttöikä ja alhaiset vuotoarvot

• helppo integrointi olemassa oleviin järjestelmiin

Korkean valmistusasteen, omien testausmenetelmien ja luotettavan hankinnan ansiosta laatu pysyy erinomaisella tasolla myös kiireellisissä tilanteissa tai asiakaskohtaisissa tarpeissa.

Tisan tukee yrityksiä kokonaisvaltaisesti auttaen tunnistamaan sovelluskohtaiset vaatimukset, arvioimaan vaihtoehtoiset materiaalit ja valitsemaan kuhunkin käyttökohteeseen parhaiten soveltuvat ratkaisut yhdessä valmistajien kanssa. Ota yhteyttä asiantuntijoihimme.

Tämä artikkeli pohjautuu osin IDT:n alkuperäiseen englanninkieliseen asiantuntija-artikkeliin. Alkuperäisen artikkelin voit lukea täältä.
